2m/ বিভাগ 20CM নিরোধক গ্যাস পরিচলন রুটি টানেল ওভেন

ব্রেড টানেল ওভেনের জন্য বেকারির সরঞ্জাম উচ্চ ক্ষমতার বেকিং ওভেন

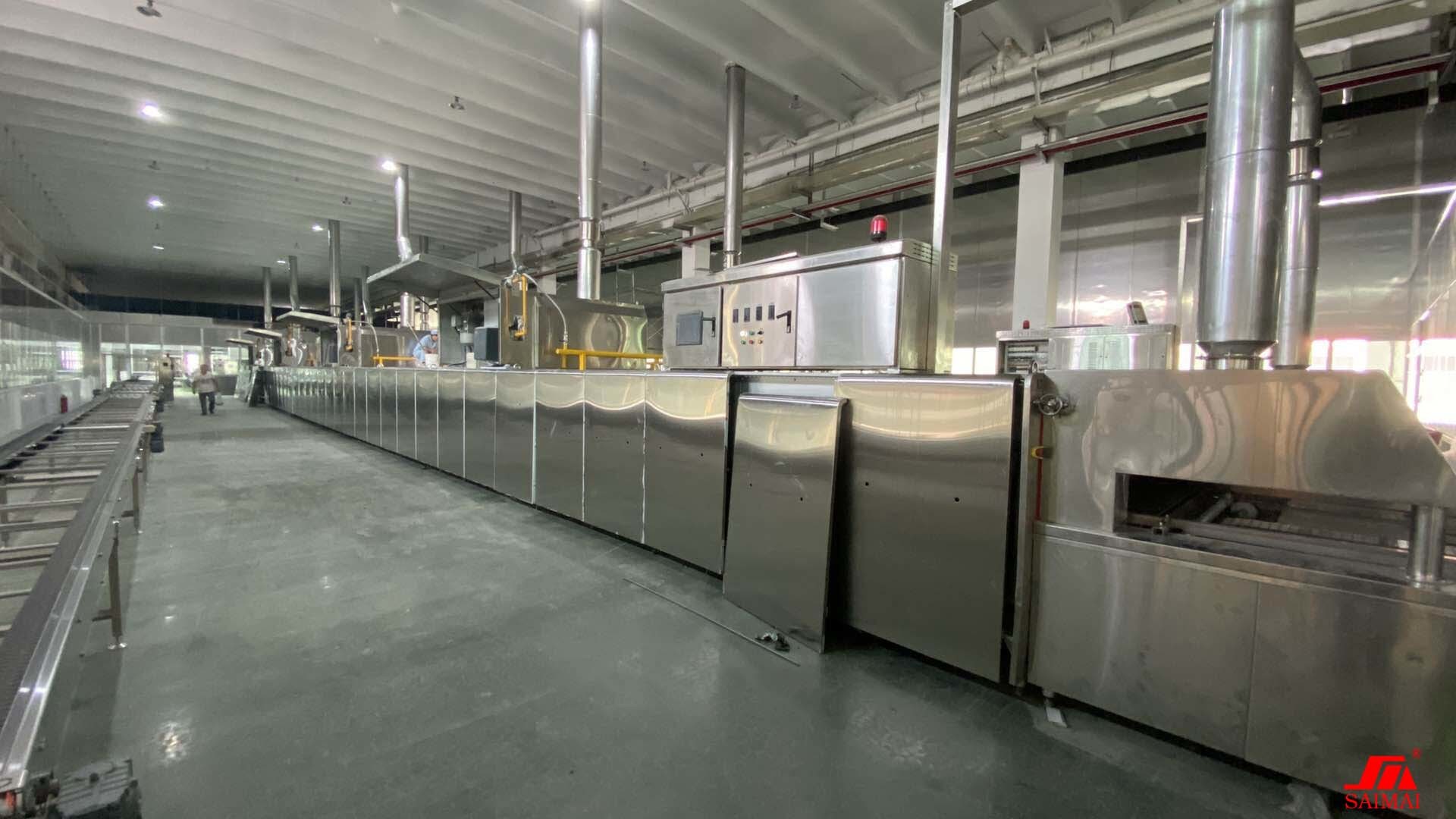

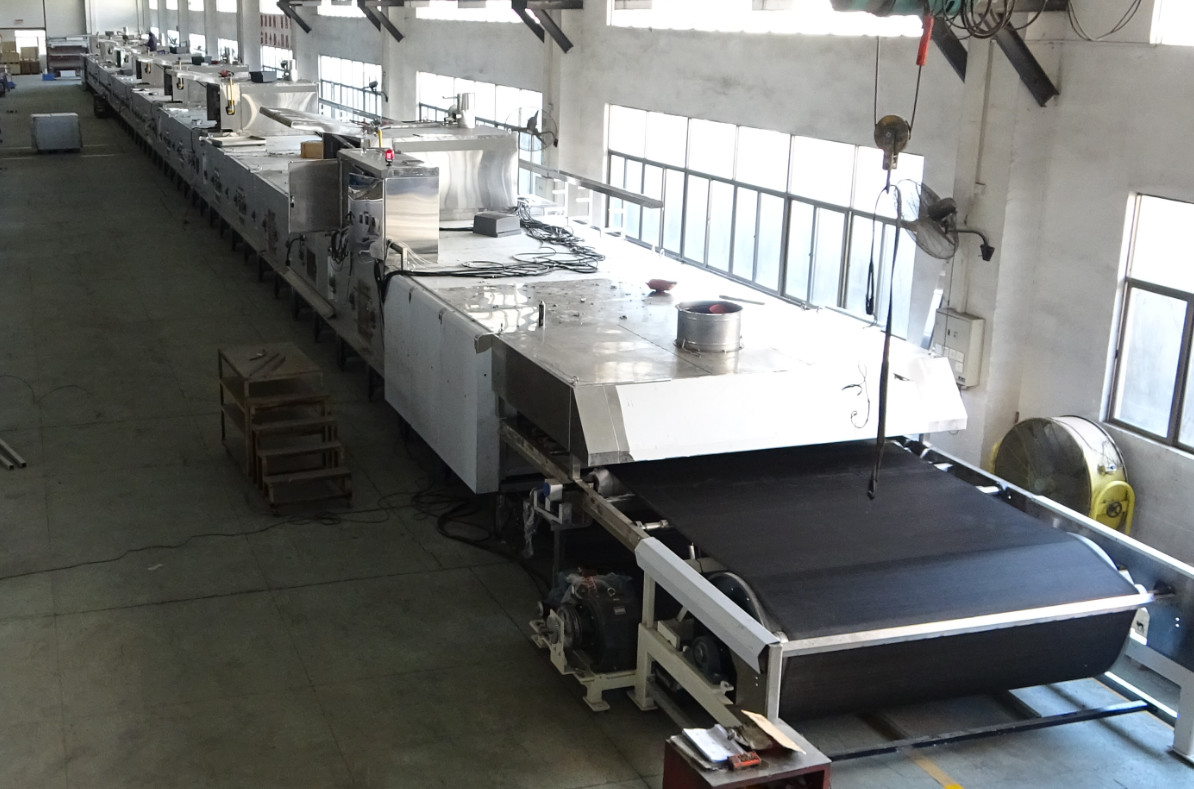

ওভেন বডি

1. ওভেনটি বেকিং টানেল তৈরি করা হয়েছে, 2m/ বিভাগে বিভক্ত।প্রতিটি বিভাগ একটি ফ্রেমে সংযুক্ত, বিভাগগুলির মধ্যে একটি গ্যাস-টাইট সংযোগ সহ।

2. বেকিং টানেলটি একটি 20CM স্তরের উচ্চ-মানের নিরোধক উপাদান দিয়ে উত্তাপিত হয়, যাতে তাপ ক্ষয় কম হয়।

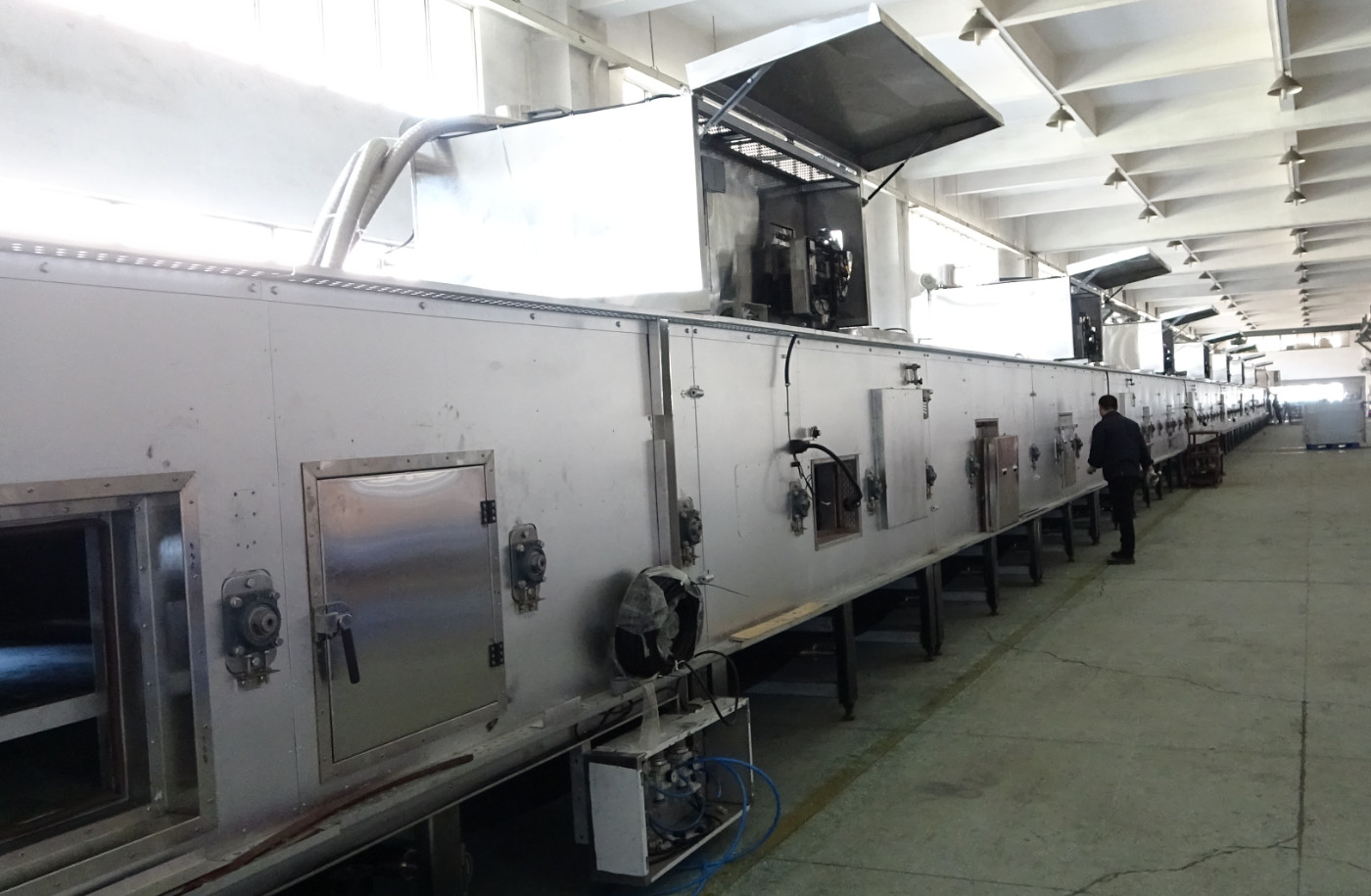

3. আলোকসজ্জা সহ পরিদর্শন দরজা নিয়ন্ত্রণ দিকে লাগানো হয়.

4. অপারেটিং প্যানেলটি ওভেনের আউট ফিড প্রান্তের কাছে লাগানো হয়।

গরম করার পদ্ধতি

সরাসরি হিটিং সিস্টেম একটি আনুপাতিক নিয়ন্ত্রিত মোটর দ্বারা নিয়ন্ত্রিত হয়;বেকিং চেম্বারে প্রয়োজনীয় তাপ তাপমাত্রা নিয়ন্ত্রকের তথ্য অনুসারে গ্যাস এবং বায়ু প্রবাহের আনুপাতিক পর্যবেক্ষণের মাধ্যমে তৈরি করা হয়।

পরোক্ষ হিটিং সিস্টেম গরম বায়ু সঞ্চালন ব্যবস্থা দ্বারা নিয়ন্ত্রিত হয়, তাপ তাপ এক্সচেঞ্জার থেকে স্থানান্তরিত হয় এবং নিঃশেষিত হয়, উচ্চ তাপমাত্রার পাখা বেকিং চেম্বার থেকে বাতাস চুষে নেয় এবং প্রথমে তাপ এক্সচেঞ্জারের মাধ্যমে এবং তারপরে অবস্থিত প্লেনামগুলিতে প্রেরণ করে। বেকিং পরিবাহক অধীনে.অনুপাত শীর্ষ/নীচের তাপ একটি ড্যাম্পার মাধ্যমে অসীমভাবে সামঞ্জস্যযোগ্য।

টিতাপমাত্রা নিয়ন্ত্রণ 　

প্রতিটি বেকিং জোনে তাপমাত্রা স্বাধীনভাবে নিয়ন্ত্রিত হয়, উপরের আগুন এবং নীচের আগুন উভয়ের জন্য, প্রতিটি তাপমাত্রা রিডিং পরিমাপ করা হবে এবং টাচ প্যানেল এবং তাপমাত্রা নিয়ামকটিতে প্রদর্শিত হবে।

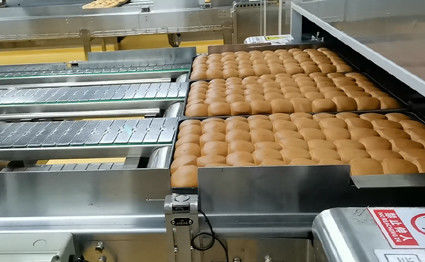

পরিবাহক

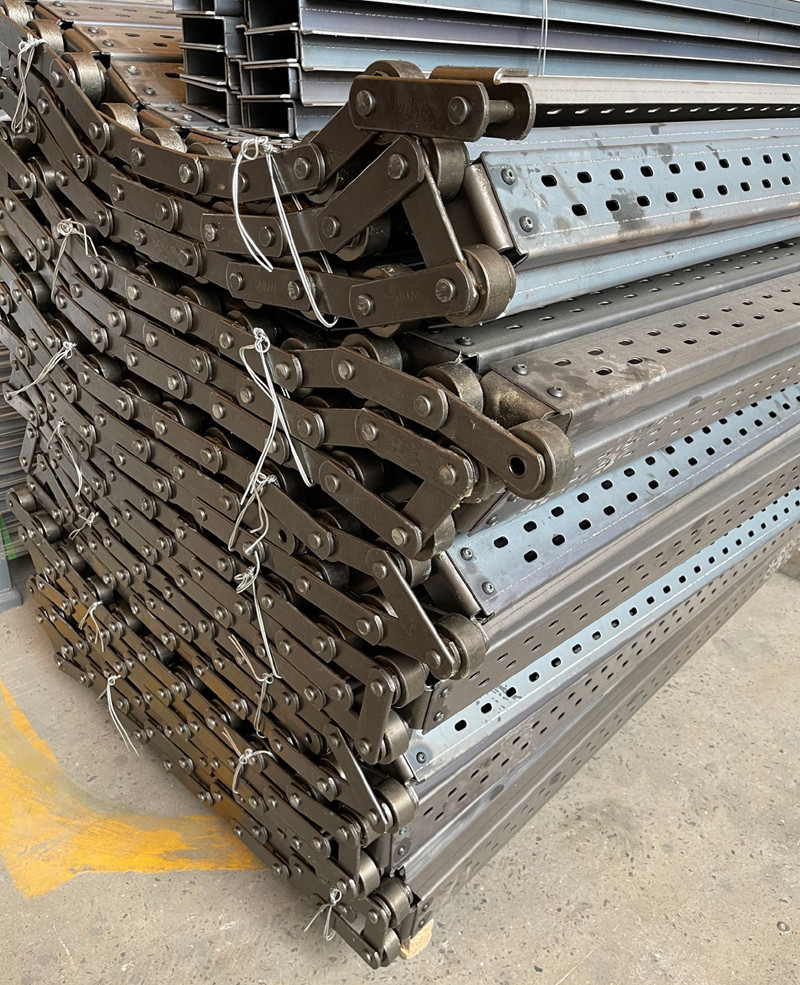

1. স্ল্যাট-টাইপ পরিবাহক বেকিং চেম্বারে স্লাইডিং রেলের একটি ফ্রেম দ্বারা সমর্থিত।

2. স্ল্যাট-টাইপ পরিবাহকটি ড্রাইভ শ্যাফ্ট দ্বারা চালিত হয়, একটি পরিবর্তনশীল গতির ড্রাইভ এবং ওভেন আউট ফিডে একটি হ্রাস গিয়ারের মাধ্যমে।বেকিং সময় নিয়ন্ত্রণ প্যানেলে সেট করা যেতে পারে।

3. মোটর ব্যর্থতার ঘটনা, পরিবাহক ম্যানুয়ালি দ্বারা চালিত করা যেতে পারে ওভেন থেকে পণ্য বোঝানোর জন্য.

পিএলসি নিয়ন্ত্রণ ব্যবস্থা

1. একটি OMRON PLC কন্ট্রোল সিস্টেম ওভেন উৎপাদন নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

2. পিএলসি সিস্টেমের সাথে যুক্ত টাচ স্ক্রিনটি প্রদর্শনের জন্য ওভেনের পাশে ইনস্টল করা আছে

সম্পর্কিত অ্যালার্ম বার্তা সহ অপারেটিং শর্ত

3. টাচ স্ক্রিনটি ওভেন ইনফিডের দিকে ডান দিকের মুখের দিকে অবস্থিত হতে পারে।
